سیستم ترمز ABS یکی از بخش های مهم ایمنی هیوندای توسان است که هنگام ترمزگیری شدید، به جلوگیری از قفل شدن چرخ ها کمک می کند. اگر چراغ ABS روی صفحه کیلومتر روشن شده، چراغ ESP یا کنترل پایداری نیز هشدار می دهد یا عملکرد ترمز خودرو تغییر کرده است، باید وضعیت این سیستم بررسی شود.
یکی از قطعات مهم این مجموعه، بلوک ABS توسان است. این قطعه از بخش هیدرولیکی و واحد کنترل الکترونیکی تشکیل شده و با دریافت اطلاعات سنسورهای سرعت چرخ، فشار ترمز را در شرایط لازم مدیریت می کند. خرابی موتور پمپ، شیرهای برقی، مدار الکترونیکی یا اتصالات برق می تواند باعث اختلال در عملکرد سیستم شود.
با این حال، روشن شدن چراغ ABS همیشه به معنای خرابی بلوک نیست. گاهی مشکل از سنسور چرخ، سیم کشی، فیوز، افت ولتاژ باتری یا وجود ایراد در مدار هیدرولیک است. به همین دلیل، تعمیر بلوک ABS توسان باید با عیب یابی تخصصی و بررسی کدهای خطا آغاز شود.
در این مقاله از بوستر ترمز حمید، علائم خرابی بلوک ABS هیوندای توسان، دلایل بروز مشکل، مراحل تشخیص و تفاوت تعمیر با تعویض این قطعه را بررسی می کنیم.

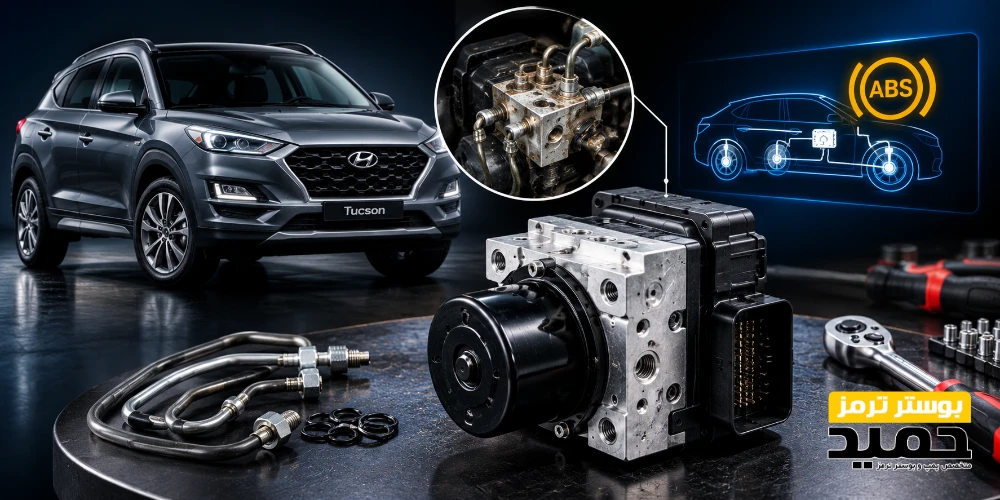

بلوک ABS توسان چیست و چه وظیفه ای دارد؟
بلوک ABS یکی از اجزای اصلی سیستم ترمز ضد قفل است. این مجموعه معمولا از دو بخش مهم تشکیل می شود:
واحد هیدرولیکی: شامل مسیرهای عبور روغن ترمز، شیرهای برقی و موتور پمپ است که فشار هیدرولیکی را هنگام عملکرد ABS مدیریت می کنند.
واحد کنترل الکترونیکی: اطلاعات سنسورهای سرعت چرخ و سایر ورودی های مرتبط را پردازش می کند و فرمان لازم را برای کنترل فشار ترمز صادر می کند.
هنگامی که راننده در شرایط اضطراری ترمز می گیرد، سیستم ABS می تواند با تنظیم سریع فشار ترمز، احتمال قفل شدن چرخ ها را کاهش دهد. این عملکرد به حفظ قابلیت هدایت خودرو در بسیاری از شرایط کمک می کند؛ البته عملکرد ABS تضمین نمی کند که مسافت توقف در تمام سطوح کوتاه تر شود.
در بعضی مدل های توسان، مجموعه ABS با سیستم های دیگری مانند کنترل کشش و کنترل پایداری نیز ارتباط دارد. به همین دلیل، خرابی یک بخش از این مجموعه ممکن است علاوه بر چراغ ABS، باعث روشن شدن هشدارهای دیگری مانند ESP یا ESC شود.
علائم خرابی بلوک ABS توسان
شناخت نشانه های خرابی می تواند به تشخیص زودهنگام مشکل کمک کند. با این حال، هیچ یک از علائم زیر به تنهایی خرابی قطعی بلوک ABS را ثابت نمی کند.
۱. روشن شدن چراغ ABS
یکی از رایج ترین نشانه ها، روشن ماندن چراغ ABS پس از روشن کردن خودرو است. در شرایط عادی، چراغ هشدار هنگام راه اندازی سیستم روشن می شود و پس از بررسی اولیه خاموش می شود.
اگر چراغ روشن باقی بماند یا هنگام حرکت روشن شود، ممکن است سیستم خطایی تشخیص داده باشد. علت می تواند به بلوک ABS، سنسور سرعت چرخ، مدار برق یا سیم کشی مربوط باشد.
در این وضعیت، خواندن کدهای خطا با دستگاه عیب یاب مناسب هیوندای، نخستین قدم برای تشخیص علت است.
۲. روشن شدن چراغ ESP یا ESC
در بسیاری از نسخه های توسان، ABS با سیستم کنترل پایداری ارتباط دارد. بنابراین خرابی یک سنسور، اختلال در ارتباط الکترونیکی یا ایراد در واحد کنترل ممکن است باعث روشن شدن هم زمان چند چراغ هشدار شود.
اگر چراغ ABS و ESP با هم روشن شده اند، نباید بدون بررسی کدهای خطا نتیجه گرفت که هر دو سیستم به طور مستقل خراب شده اند. گاهی یک ایراد مشترک، مانند افت ولتاژ یا اختلال در اطلاعات سرعت چرخ، باعث ثبت چند خطا می شود.
۳. ثبت خطای موتور پمپ ABS
موتور پمپ در مجموعه هیدرولیکی ABS نقش مهمی دارد. اگر موتور پمپ یا مدار الکتریکی آن دچار مشکل شود، ممکن است سیستم کد خطای مرتبط ثبت کند.
برای نمونه، در برخی نسخه های هیوندای توسان، کد C2402 به خطای موتور پمپ ABS مربوط می شود. با این حال، تفسیر دقیق کد به مدل، سال ساخت و نسخه سیستم بستگی دارد. این کد به تنهایی ثابت نمی کند که خود موتور خراب است؛ فیوز، رله، تغذیه برق و سیم کشی نیز باید بررسی شوند.
۴. ارتباط نداشتن دستگاه دیاگ با ABS
اگر دستگاه عیب یاب به واحد ABS متصل نمی شود، احتمال وجود مشکل در تغذیه برق، اتصال بدنه، شبکه ارتباطی خودرو یا خود واحد کنترل مطرح است.
قطع ارتباط به تنهایی به معنی سوختن برد الکترونیکی نیست. پیش از تصمیم به تعمیر بلوک ABS توسان، باید برق ورودی، اتصال بدنه، سوکت ها و خطوط ارتباطی بررسی شوند.
۵. عملکرد غیرعادی ترمز
در بعضی خرابی های هیدرولیکی، راننده ممکن است تغییراتی در احساس پدال یا عملکرد ترمز مشاهده کند. البته نرم شدن پدال، پایین رفتن آن یا کاهش قدرت توقف می تواند به نشتی روغن ترمز، وجود هوا در مدار، مستر سیلندر یا سایر قطعات نیز مربوط باشد.
اگر پدال ترمز غیرعادی شده یا قدرت توقف کاهش یافته است، خودرو را تا زمان بررسی تخصصی رانندگی نکنید. در چنین شرایطی، اولویت با ایمنی سیستم ترمز است، نه صرفا خاموش کردن چراغ ABS.
علت خرابی بلوک ABS توسان چیست؟
خرابی بلوک ABS می تواند دلایل مختلفی داشته باشد. شناسایی علت اصلی اهمیت زیادی دارد؛ زیرا ممکن است با تعمیر یک اتصال یا رفع ایراد برق، مشکل برطرف شود و نیازی به تعویض کامل مجموعه نباشد.
خرابی موتور پمپ
موتور پمپ وظیفه گردش و مدیریت فشار هیدرولیکی را در شرایط مورد نیاز بر عهده دارد. فرسودگی داخلی، اختلال در مدار تغذیه یا گیر کردن موتور می تواند باعث ثبت خطای مربوط به پمپ شود.
برای تشخیص درست باید وضعیت موتور، مدار الکتریکی، فیوز و سایر اجزای مرتبط بررسی شود.
ایراد در شیرهای برقی
شیرهای برقی داخل واحد هیدرولیکی وظیفه تنظیم فشار ترمز را دارند. اختلال در مدار الکتریکی شیرها یا خرابی داخلی آنها ممکن است عملکرد ABS را مختل کند.
تشخیص این ایراد معمولا به دستگاه عیب یاب تخصصی و بررسی مدارهای مربوط نیاز دارد.
خرابی برد الکترونیکی
واحد کنترل الکترونیکی اطلاعات سنسورها را پردازش می کند و فرمان های لازم را به بخش هیدرولیکی می فرستد. آسیب دیدن قطعات الکترونیکی، اختلال در اتصالات داخلی یا خرابی مدار می تواند موجب ثبت خطا یا قطع ارتباط شود.
تعمیر برد تنها زمانی منطقی است که نوع خرابی مشخص شده باشد و امکان تعمیر مطمئن آن وجود داشته باشد.
نفوذ رطوبت و خوردگی اتصالات
رطوبت، آلودگی و خوردگی سوکت ها می توانند ارتباط الکتریکی مجموعه ABS را مختل کنند. گاهی مشکل از خود بلوک نیست، بلکه در سوکت، سیم کشی یا اتصال بدنه قرار دارد.
به همین دلیل، پیش از باز کردن یا تعویض مجموعه باید اتصالات و وضعیت سیم کشی بررسی شوند.
افت ولتاژ باتری یا مشکل سیستم شارژ
ولتاژ نامناسب باتری یا اختلال در سیستم شارژ می تواند باعث ثبت خطاهای الکترونیکی شود. اگر چند چراغ هشدار به صورت هم زمان روشن شده اند، بررسی باتری، دینام و اتصالات برق می تواند در تشخیص علت موثر باشد.
خرابی سنسور سرعت چرخ
سنسورهای سرعت چرخ اطلاعات ضروری را برای عملکرد ABS ارسال می کنند. اگر سنسور، سیم آن یا حلقه مربوط به اندازه گیری سرعت آسیب دیده باشد، سیستم ممکن است خطا ثبت کند.
در این شرایط ممکن است چراغ ABS روشن شود، اما خود بلوک سالم باشد. به همین دلیل، تعویض بلوک بدون بررسی اطلاعات سنسورها می تواند باعث صرف هزینه غیرضروری شود.

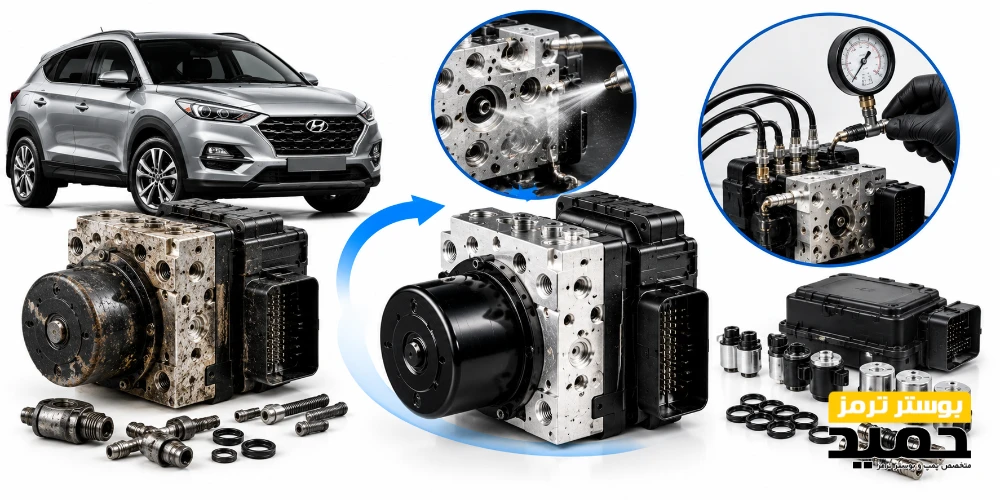

مراحل عیب یابی و تعمیر بلوک ABS توسان
تعمیر اصولی باید با تشخیص دقیق آغاز شود. مراحل کلی عیب یابی عبارت اند از:
مرحله اول: خواندن کدهای خطا
در ابتدا باید دستگاه عیب یاب سازگار با سیستم هیوندای به خودرو متصل شود و کدهای ثبت شده در واحد ABS و سیستم های مرتبط خوانده شوند.
کد خطا مسیر بررسی را مشخص می کند، اما همیشه به معنای خرابی قطعه ای نیست که نام آن در توضیح کد آمده است. نتیجه باید با بررسی مدار و شرایط واقعی خودرو تطبیق داده شود.
مرحله دوم: بررسی برق و اتصالات
فیوزها، برق ورودی، اتصال بدنه، سوکت بلوک و سیم کشی بررسی می شوند. اگر تغذیه یا ارتباط الکتریکی مشکل داشته باشد، تعمیر یا تعویض خود بلوک لزوما ایراد را برطرف نمی کند.
مرحله سوم: بررسی سنسورهای سرعت چرخ
اطلاعات سنسورها و مدار مربوط به آنها باید بررسی شود. این کار کمک می کند خرابی سنسور یا سیم کشی از ایراد داخلی واحد ABS تفکیک شود.
مرحله چهارم: بررسی بخش هیدرولیکی و موتور پمپ
در صورت وجود شواهد کافی، عملکرد موتور پمپ، مدار شیرهای برقی و بخش هیدرولیکی بررسی می شود. این مرحله باید با ابزار مناسب و طبق دستورالعمل تعمیراتی مدل خودرو انجام شود.
مرحله پنجم: تصمیم گیری درباره تعمیر یا تعویض
پس از مشخص شدن نوع خرابی، می توان درباره تعمیر قطعه معیوب، تعمیر تخصصی برد یا موتور پمپ، یا تعویض مجموعه تصمیم گرفت.
اگر آسیب داخلی قابل تعمیر نباشد یا تعمیر آن قابل اطمینان نباشد، تعویض قطعه سازگار ممکن است گزینه مناسب تری باشد.
مرحله ششم: هواگیری و بررسی نهایی
اگر هنگام تعمیر، لوله های روغن ترمز باز شده یا مجموعه هیدرولیکی جدا شده باشد، هواگیری سیستم ترمز طبق دستورالعمل همان مدل ضروری است. در برخی نسخه ها، هواگیری بخش ABS به دستگاه عیب یاب نیاز دارد.
پس از پایان کار باید نشتی، عملکرد پدال، چراغ های هشدار و کدهای خطا بررسی شوند. همچنین در صورت نیاز، کدگذاری یا کالیبراسیون های تعیین شده برای خودرو باید انجام شوند.
تعمیر بلوک ABS توسان بهتر است یا تعویض آن؟
پاسخ این سوال به نوع خرابی بستگی دارد. در بعضی موارد، ایراد از اتصالات برق، سیم کشی یا قطعات قابل تعمیر است و ممکن است بدون تعویض کامل بلوک برطرف شود.
در موارد دیگر، آسیب موتور پمپ، شیرهای برقی یا برد الکترونیکی می تواند نیازمند تعمیر تخصصی یا تعویض مجموعه باشد.
هنگام انتخاب روش تعمیر، این موارد اهمیت دارند:
کدهای خطا و نتیجه تست تخصصی
نوع خرابی و میزان آسیب داخلی
امکان تعمیر مطمئن قطعه
سازگاری شماره فنی قطعه جایگزین با مدل و سال ساخت توسان
نیاز به کدگذاری، کالیبراسیون یا هواگیری پس از نصب
ضمانت تعمیر و کیفیت قطعات مصرفی
نکته مهم این است که همه بلوک های ABS توسان با یکدیگر یکسان نیستند. هنگام تهیه قطعه جایگزین باید شماره فنی، نوع سیستم و مشخصات خودرو بررسی شوند؛ شباهت ظاهری برای اطمینان از سازگاری کافی نیست.
آیا رانندگی با چراغ ABS روشن خطرناک است؟
روشن بودن چراغ ABS معمولا نشان می دهد که سیستم ضد قفل با خطا مواجه شده و ممکن است عملکرد آن محدود یا غیرفعال شده باشد. در برخی خودروها، ترمز پایه همچنان کار می کند، اما نباید بدون بررسی فرض کرد که تمام اجزای سیستم ایمنی سالم هستند.
اگر چراغ ترمز قرمز نیز روشن است، سطح روغن پایین آمده، نشتی مشاهده می شود، پدال ترمز غیرعادی است یا قدرت توقف کاهش پیدا کرده است، خودرو را در مسیر عمومی استفاده نکنید و برای انتقال ایمن آن کمک بگیرید.
حتی اگر ترمز عادی به نظر می رسد، بهتر است عیب یابی در اولین فرصت انجام شود؛ زیرا در شرایط ترمزگیری شدید یا سطح لغزنده، نبود عملکرد صحیح ABS می تواند کنترل خودرو را دشوارتر کند.
تعمیر بلوک ABS توسان در کرج
اگر چراغ ABS یا ESP توسان شما روشن شده، دستگاه دیاگ با واحد ABS ارتباط برقرار نمی کند یا خطای موتور پمپ ثبت شده است، بهتر است پیش از تعویض قطعه، عیب یابی تخصصی انجام شود.
در بوستر ترمز حمید، بررسی وضعیت سیستم ترمز و تشخیص علت ایراد، به انتخاب راهکار مناسب کمک می کند. پیش از تصمیم درباره تعمیر یا تعویض بلوک ABS، باید سنسورها، تغذیه برق، سیم کشی و مدار هیدرولیک نیز متناسب با کد خطا بررسی شوند.
آدرس: کرج – خیابان شهید بهشتی – نبش دهقان ویلای دوم – جنب دکه
شماره تماس: 09192526380
روزهای جمعه و تعطیل رسمی تعطیل می باشد.
سوالات متداول درباره تعمیر بلوک ABS توسان
آیا روشن شدن چراغ ABS یعنی بلوک خراب شده است؟
خیر. خرابی سنسور سرعت چرخ، سیم کشی، فیوز، افت ولتاژ یا ایراد در مدار هیدرولیک نیز می تواند باعث روشن شدن چراغ ABS شود. برای تشخیص باید کد خطا و مدار مربوط بررسی شوند.
کد خطای C2402 در توسان به چه معناست؟
این کد در برخی نسخه های هیوندای به خطای موتور پمپ ABS مربوط است. برای تشخیص قطعی باید اطلاعات فنی همان مدل بررسی شود و وضعیت موتور پمپ، فیوز، رله و مدار برق نیز مورد آزمایش قرار گیرد.
آیا بلوک ABS توسان قابل تعمیر است؟
بعضی خرابی ها قابل تعمیر هستند، اما امکان تعمیر به نوع آسیب، وضعیت قطعات داخلی و مدل بلوک بستگی دارد. پس از عیب یابی باید مشخص شود که تعمیر مطمئن است یا تعویض ضرورت دارد.
آیا بعد از تعمیر بلوک ABS هواگیری لازم است؟
اگر لوله های ترمز یا بخش هیدرولیکی باز شده باشند، هواگیری مطابق دستورالعمل سازنده لازم است. در بعضی مدل ها برای هواگیری واحد ABS به دستگاه عیب یاب نیاز است.
آیا می توان بلوک ABS دست دوم نصب کرد؟
این کار تنها زمانی قابل بررسی است که شماره فنی و مشخصات قطعه با خودرو سازگار باشد و امکان انجام تنظیمات و کالیبراسیون لازم وجود داشته باشد. سلامت قطعه دست دوم نیز باید پیش از نصب ارزیابی شود.
تعمیر بلوک ABS توسان باید بر اساس عیب یابی دقیق انجام شود. روشن شدن چراغ ABS، خطای موتور پمپ، قطع ارتباط با دستگاه دیاگ یا روشن شدن چراغ ESP می تواند از علائم یک ایراد باشد، اما علت نهایی ممکن است در خود بلوک، سنسورهای چرخ، برق و سیم کشی یا مدار هیدرولیک قرار داشته باشد.
با بررسی کدهای خطا و آزمایش اجزای مرتبط می توان از تعویض غیرضروری قطعات جلوگیری کرد. پس از تعمیر یا تعویض نیز باید عملکرد ترمز، نشتی، کدهای خطا و در صورت نیاز هواگیری و کالیبراسیون بررسی شوند تا خودرو با سیستم ترمز قابل اطمینان به مسیر بازگردد.
